Perbezaan struktur injap rama-rama membezakan empat jenis injap rama-rama, iaitu: injap rama-rama sepusat, injap rama-rama sipi tunggal, injap rama-rama sipi dua dan injap rama-rama sipi tiga. Apakah konsep kesipian ini? Bagaimana untuk memutuskan bila hendak menggunakan injap rama-rama sipi, bila hendak menggunakan injap rama-rama sipi tunggal, bila hendak menggunakan injap rama-rama sipi dua dan injap rama-rama sipi tiga? Ramai pengguna tidak begitu jelas. Jom kongsi bersama.
Injap rama-rama sipi, injap rama-rama sipi tunggal, injap rama-rama sipi berganda dan injap rama-rama sipi tiga sebenarnya mencerminkan proses membuka dan menutup dengan usaha yang semakin berkurangan dan semakin berkurangan haus pada permukaan pengedap. Dengan menetapkan kedudukan aci berputar plat injap rama-rama, keadaan pengedap dan pembukaan injap rama-rama boleh diubah. Di bawah keadaan yang sama, tork injap lebih besar daripada setiap bukaan. Apabila injap dibuka, sudut putaran yang diperlukan untuk plat injap berpisah daripada pengedap adalah lebih kecil daripada yang lain.
Ciri struktur injap rama-rama sepusat ialah pusat aci batang injap, pusat plat rama-rama dan pusat badan injap berada pada kedudukan yang sama. Secara umumnya, jika injap rama-rama sepusat boleh digunakan pada dasarnya, injap rama-rama sepusat harus digunakan sebanyak mungkin. Kerana injap rama-rama sepusat tidak memerlukan prestasi pengedap yang tinggi dari segi struktur atau operasi, ia adalah produk konvensional. Untuk mengatasi penyemperitan, mengikis, dan memastikan prestasi pengedap, tempat duduk injap injap rama-rama sepusat pada asasnya diperbuat daripada getah atau polytetrafluoroethylene dan bahan elastik lain, yang merupakan injap rama-rama pengedap lembut. Ini menjadikan penggunaan injap rama-rama sepusat tertakluk kepada had suhu. Untuk menyelesaikan masalah penyemperitan plat rama-rama dan tempat duduk injap injap rama-rama sepusat, satu injap rama-rama eksentrik tunggal juga dihasilkan. Ciri strukturnya ialah pusat aci batang injap menyimpang dari pusat plat rama-rama.
Injap rama-rama eksentrik berganda adalah yang paling banyak digunakan. Ciri strukturnya ialah pusat aci batang injap menyimpang dari pusat plat rama-rama dan pusat badan injap. Ia menyimpang dari dua kedudukan tengah jadi ia dipanggil injap rama-rama eksentrik berganda. Banyak injap rama-rama sipi berganda dimeterai talian. Apabila permukaan pengedap ditutup, terdapat geseran antara plat cakera dan tempat duduk injap, dan kesan pengedap adalah sangat baik. Ia mempunyai ciri-ciri kawasan kecil dan tekanan yang kuat. Selepas injap dibuka, plat rama-rama boleh serta-merta melepaskan diri dari kerusi injap, yang sangat menghapuskan penyemperitan berlebihan yang tidak perlu dan mengikis antara plat rama-rama dan kerusi injap, mengurangkan jarak rintangan pembukaan, mengurangkan haus, dan meningkatkan hayat perkhidmatan tempat duduk injap.

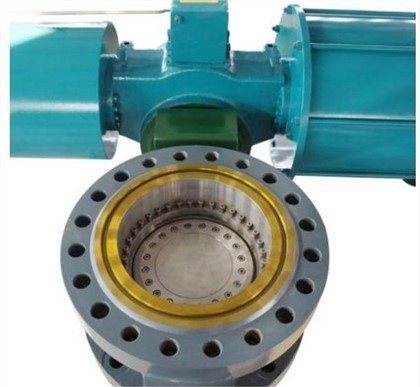

Injap rama-rama eksentrik triple mempunyai kesipian ketiga berdasarkan injap rama-rama sipi berganda. Bentuk pasangan pengedap bukanlah kon positif, tetapi kon serong. Kebanyakannya adalah daya jarak dekat dan pengedap muka. Aci batang injap rama-rama eksentrik tiga ialah struktur aci tiga bahagian. Dua bahagian aci batang injap aci tiga bahagian adalah sepusat, dan garis tengah aci bahagian tengah menyimpang dari paksi dua hujung dengan jarak tengah, dan plat rama-rama dipasang di tengah. pada aci.
Struktur sipi sebegitu menjadikan plat rama-rama bentuk sipi berganda apabila ia terbuka sepenuhnya, dan bentuk sipi tunggal apabila plat rama-rama bertukar kepada kedudukan tertutup. Disebabkan oleh kesan aci eksentrik, apabila ia hampir ditutup, plat rama-rama bergerak jauh ke dalam permukaan kon pengedap kerusi injap, dan plat rama-rama sepadan dengan permukaan pengedap kerusi injap untuk mencapai prestasi pengedap yang boleh dipercayai. Ia menebus percanggahan bahawa meterai keras mempunyai meterai yang lemah, dan meterai lembut mempunyai kesan pengedap yang baik tetapi tidak tahan terhadap suhu tinggi.
Bila hendak menggunakan injap rama-rama sepusat, bila hendak memilih injap rama-rama sipi dua atau injap rama-rama sipi tiga, terutamanya bergantung pada keadaan kerja dan bajet.
