Injap Kupu-Kupu Logam Ke Tiga Logam

◆ Spesifikasi API

Seperti yang kita sedia maklum, API609 sebenarnya telah menjadi piawaian antarabangsa untuk injap yang digunakan dalam saluran paip industri yang penting. Xinluoke direka bentuk dan dikilangkan mengikut ketat dengan versi spesifikasi API609 terkini. Apa yang lebih berharga ialah reka bentuk asas injap rama-rama Xinluoke tidak terhad kepada spesifikasi API. Ia boleh sepadan dengan BS5155, ANSI B 16.34, ASME SEC VIII dan spesifikasi utama yang lain. Ini memastikan injap rama-rama Xinluoke boleh digunakan dalam semua bidang perindustrian. Berguna.

◆ reka bentuk pengedap dua arah

Injap rama-rama tertutup keras logam tiga sipi merealisasikan pengedap dua arah, dan boleh menanggung tekanan dalam kedua-dua arah, dan tiada kebocoran dalaman berlaku apabila tekanan positif atau terbalik.

◆ Struktur keselamatan berganda

Selaras dengan spesifikasi API609, untuk mengelakkan ubah bentuk plat rama-rama yang disebabkan oleh pengaruh tekanan bendalir dan suhu, kehelan batang injap, dan oklusi permukaan pengedap, dua cincin tujahan bebas dipasang pada bahagian atas dan bahagian bawah plat rama-rama. Pastikan operasi normal injap di bawah sebarang keadaan kerja;

Pada masa yang sama, untuk mengelakkan kemalangan yang tidak dijangka yang disebabkan oleh kerosakan batang injap yang disebabkan oleh sebab yang tidak diketahui, dua mekanisme pencegahan fly-out batang injap bebas direka bentuk di dalam dan di luar hujung bawah injap, yang juga menjamin tekanan aras injap rama-rama dari sisi. Mencapai sehingga 2500 paun.

◆ Tiada reka bentuk zon mati

Dalam proses reka bentuk, pertimbangan khusus diberikan kepada isu-isu aplikasi dalam bidang kawalan, dan prinsip pengedap injap rama-rama eksentrik triple telah digunakan sepenuhnya untuk mencapai reka bentuk sudut terbuka tanpa zon mati, dengan itu menghapuskan fenomena lompat bukaan biasa apabila membuka. injap biasa. Menghapuskan ketidakupayaan untuk melaraskan injap disebabkan oleh pelbagai faktor yang tidak stabil seperti geseran dalam julat bukaan rendah injap, iaitu, membasmi zon mati (jalur bukan penderiaan), yang bermaksud bahawa injap rama-rama Xinluoke hampir boleh bermula dari { {1}} pembukaan. Kawal kawasan sehingga 90 darjah pembukaan. Nisbah kawalan biasa adalah lebih daripada 2 kali ganda daripada injap rama-rama biasa, dan nisbah kawalan tertinggi boleh setinggi 100:1. Ini mewujudkan keadaan yang baik untuk penggunaan injap rama-rama Xinluoke sebagai injap kawalan, terutamanya apabila diameternya besar, kos injap tutup adalah sangat tinggi, dan injap tutup tidak dapat mencapai kebocoran sifar. Ia mesti dimatikan dalam keadaan yang memerlukan penutupan kecemasan. Injap tutup dipasang pada sisi injap, dan injap rama-rama Xinluoke menyepadukan kawalan dan tutup, dan penjimatan tenaganya amat mengagumkan.

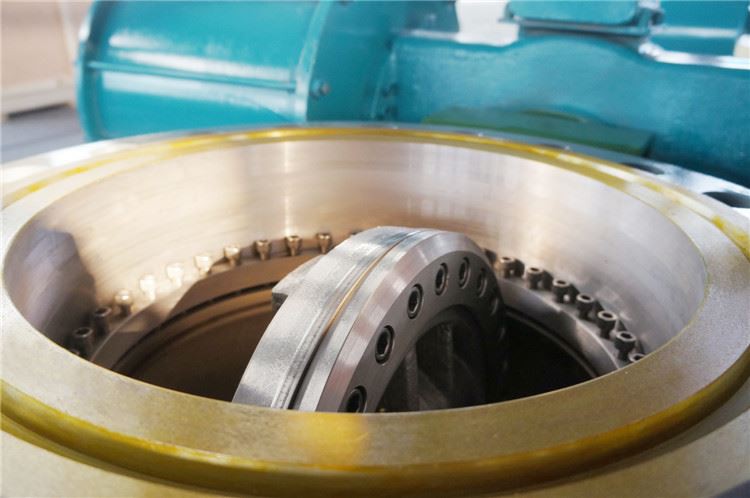

◆ Struktur tempat duduk injap

Terdapat dua struktur pemasangan tempat duduk injap untuk injap rama-rama sipi tiga. Kebanyakannya adalah kepingan keluli tahan karat berlamina dan kepingan grafit untuk dipasang pada plat rama-rama. Permukaan pengedap mudah dihakis oleh cecair, dan hayat perkhidmatan kerusi injap adalah sangat singkat. Tetapi injap rama-rama Xinluoke menggunakan struktur kerusi injap palsu keluli aloi semua logam. Kelebihannya ialah rintangan hakisan, rintangan haus, rintangan suhu dan tekanan tinggi, dan hayat perkhidmatan yang panjang, yang tidak dapat dibayangkan untuk injap rama-rama sipi dua atau injap rama-rama sipi tiga yang lain.

◆ Sepasang pengedap yang boleh diganti

Sepasang pengedap injap rama-rama Xinluoke adalah unik. Oleh kerana permukaan pengedap plat rama-rama dan plat rama-rama adalah bebas, kerusi injap dan badan injap juga bebas, jadi permukaan pengedap plat rama-rama dan kerusi injap boleh diganti pada masa yang sama, iaitu , apabila plat rama-rama dimeterai Apabila permukaan atau kerusi injap rosak, tidak perlu tergesa-gesa untuk mengangkutnya kembali ke kilang pembuatan atau membuka injap, cuma gantikan permukaan pengedap plat rama-rama dan kerusi injap. Ini bukan sahaja mengurangkan kos penyelenggaraan, tetapi juga mengurangkan waktu kerja penyelenggaraan dan baik pulih. Intensiti dan kesukaran.

◆ Struktur tetap seimbang

Bermula dari bentuk dan ciri-ciri permukaan pengedap injap rama-rama eksentrik triple, pasangan pengedap injap rama-rama Xinluoke menggunakan kaedah penetapan pengedaran seimbang, yang bukan sahaja mempunyai kedudukan yang tepat, tetapi juga menjadikan setiap bolt menerima daya seimbang, menghalang pengagihan tekanan tidak sekata. Pasangan pengedap longgar dan bocor.

◆ Struktur refraktori intrinsik

Banyak injap mendakwa mempunyai struktur tahan api, tetapi kebanyakannya menggunakan struktur tempat duduk berganda yang lembut dan keras untuk mengurangkan kebocoran. Malah, ini sangat berbahaya kerana pembakaran yang tidak lengkap pada kerusi pengedap lembut akan menyebabkan logam menyokong tempat duduk. Tekanan, perbezaan suhu dan ubah bentuk akan menyebabkan fungsi refraktori gagal. Oleh itu, Eropah dan Amerika Syarikat secara beransur-ansur menghapuskan jenis injap refraktori palsu ini. Kerana ia mempunyai sifar kebocoran, ia tidak memerlukan bantuan pengedap lembut, dan ia adalah struktur tahan api yang penting.

◆ Sistem pembungkusan beban dinamik

Dari segi kebocoran injap, secara tradisinya, kebocoran tempat duduk injap selalunya tertumpu, iaitu kebocoran dalaman, dan kebocoran bahagian pembungkusan, iaitu kebocoran luaran diabaikan. Malah, adalah fakta yang tidak dapat dipertikaikan bahawa dalam masyarakat kontemporari di mana isu alam sekitar semakin dihargai, kebocoran jauh lebih berbahaya daripada kebocoran dalaman. Injap rama-rama eksentrik triple ialah injap jenis berputar, dan pergerakan batangnya hanya putaran 90 darjah. Berbanding dengan pergerakan batang injap injap pintu dan injap dunia, yang merupakan pergerakan salingan berbilang pusingan, tahap haus pada bahagian pembungkusan adalah sangat rendah. Hayat perkhidmatan adalah sangat panjang, dan reka bentuk standard beban dinamik diguna pakai untuk struktur pencegahan kebocoran luaran seperti meterai pembungkusan, supaya prestasi pengedap standard boleh dijamin berada di bawah 100ppm apabila ujian kebocoran luaran dilakukan mengikut Spesifikasi EPA21. Penunjuk ini semuanya bermakna ia boleh digunakan dalam saluran paip media toksik dan berbahaya dalam pelbagai bidang seperti industri kimia.

Ringkasnya, injap rama-rama eksentrik triple, sebagai penghabluran teknologi injap terkini, akan mengambil kesempatan daripada kelebihan pelbagai injap dan mengelakkan kekurangan pelbagai injap, dan ia pastinya akan mendapat lebih banyak perhatian daripada pengguna dan pereka. Tahap tekanan maksimum boleh mencapai 2500 paun, kaliber standard boleh mencapai 48 inci, dan pengapit, lug, bebibir, kimpalan punggung, pelbagai panjang struktur, dan lain-lain boleh sepadan, dan kerana pilihan besar bahan injap rama-rama, Tinggi dan suhu rendah, pelbagai asid, alkali dan media menghakis lain juga boleh bertindak balas dengan bebas. Terutama dari segi diameter besar, dengan kelebihan sifar kebocoran, ia sentiasa menggantikan injap pintu besar dan injap bebola dalam injap tutup. Begitu juga, dengan fungsi kawalannya yang sangat baik, injap kawalan sentiasa menggantikan injap henti besar.

◆ Reka Bentuk & Pembuatan: ANSI16.34,BS 5155,JIS B2071,DIN 3354.

◆ Dimensi Bersemuka: API 609, ISO 5752,DIN 3202,BS 4504,JIS B2002 .

◆ Hujung Bebibir: ANSI B16.5, MSS-SP-44, ISO 7005 ,BS 4504.

◆ Hujung kimpalan punggung: ANSI B16.25.

◆ Ujian Tekanan: API 598, ISO 5208, BS 5146.

◆ Kekerasan tinggi, rintangan hakisan, rintangan haus, rintangan suhu tinggi

◆ Keluli aloi HRC{0}} darjah

◆ Aloi stellit HRC40-60 darjah

◆ Tungsten karbida HRC 70 darjah atau lebih

◆ Badan&Cakera: Keluli karbon(WCB,LCB)

◆ Keluli tahan karat(CF8,CF8M,CF3,CF3M) /

◆ Keluli tahan karat dupleks(4A,5A,6A) /

◆ Aloi hastelloy(N-12MV,CW-12MW,CW-2M) /

◆ Aloi Inconel(CY-40,CW-6MC) /

◆ Aloi monel(M35-1) /

◆ Aloi gangsa aluminium(C95400,C95500,C95800,AB2C)

◆ Batang: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

◆ Pengedap Cakera: A105+Nitriding / A105+STL / F304+ Nitriding / F304+STL / F316+ Nitriding / F316+ STL

◆ Tempat Duduk Badan: A105+Nitriding / A105+STL / F304+ Nitriding / F304+STL / F316+ Nitriding / F316+ STL
