Sebagai peranti pembukaan dan penutupan pada saluran paip oksigen dalam industri metalurgi, injap oksigen mempunyai banyak keperluan yang sangat ketat berbanding dengan injap umum yang lain. Kerana oksigen adalah produk berbahaya yang mudah terbakar dan letupan, ia mestilah kebocoran-bukti, anti-statik, dan bukti percikan api untuk mengelakkan kemalangan. Dari segi struktur, reka bentuknya adalah: meterai tanpa geseran, yang berkesan mengurangkan memakai pasangan meterai, pembungkusan memakai dan memakai meterai atas; skru tersasar dipasang pada flange sampingan untuk mengelakkan percikan statik; bahagian yang terdedah daripada batang injap perlu menjadi bukti habuk dan bukti minyak. Injap rama-rama mempunyai kelebihan prestasi pengedap yang baik, operasi cahaya dan fleksibel, keselamatan dan kebolehpercayaan, dan hayat perkhidmatan yang panjang.

Ciri Reka bentuk+

Peraturan dan piawaian yang relevan untuk reka bentuk injap oksigen

Reka bentuk harus mematuhi "Beberapa Peraturan untuk Rangkaian Paip Oksigen dalam Perusahaan Besi dan Keluli" yang dikeluarkan oleh Kementerian Metallurgy pada tahun 1981, serta "Peraturan-Peraturan Teknikal Keselamatan Gas Oksigen dan Berkaitan" (GB16912-1997), "Kod Reka bentuk Stesen Oksigen" (GB50030-91) dan peraturan-peraturan lain.

(1) Kadar aliran maksimum oksigen dalam paip keluli karbon perlu memenuhi keperluan standard.

(2) Bagi mengelakkan kebakaran, seksyen aloi berasaskan tembaga atau saluran paip keluli tahan karat dengan panjang tidak kurang daripada 5 kali diameter paip dan tidak kurang daripada 1.5m harus disambungkan selepas injap oksigen.

(3) Saluran paip oksigen sepatutnya mempunyai seberapa sedikit siku dan bifusi yang mungkin. Siku saluran paip oksigen dengan tekanan kerja lebih tinggi daripada 0.1MPa harus dicap ke dalam bebija injap. Arah aliran udara kepala bifrcation harus berada pada sudut 45° hingga 60° dengan arah aliran udara paip utama.

(4) Dalam bebisk konvex-convex butt-dikimpal, wayar kimpalan tembaga merah digunakan sebagai meterai O-ring, yang merupakan bentuk pengedap yang boleh dipercayai untuk rintangan api flange oksigen.

(5) Saluran paip oksigen harus mempunyai peranti elektrik yang baik, rintangan yang tersasar harus kurang daripada 10Ω, dan rintangan antara flanges harus kurang daripada 0.03Ω.

(6) Paip lubang perlu dipasang pada akhir saluran paip oksigen utama di bengkel untuk memudahkan pemurnian dan penggantian saluran paip oksigen. Penapis perlu dipasang sebelum saluran paip oksigen yang lebih panjang memasuki bengkel mengawal selia injap.

Langkah berjaga-jaga untuk pemasangan injap oksigen

(1) Semua bahagian yang bersentuhan dengan oksigen perlu dinyahpinda dengan ketat, dan selepas pendesak, gunakan udara kering atau nitrogen bebas minyak untuk meniup bersih.

(2) Kimpalan arka Argon atau kimpalan arka perlu digunakan untuk kimpalan.

Langkah berjaga-jaga untuk operasi injap oksigen

(1) Injap oksigen perlu dibuka dan ditutup perlahan-lahan. Pengendali harus berdiri di sisi injap dan membuka semuanya sekaligus.

(2) Adalah dilarang sama sekali menggunakan oksigen untuk meniup saluran paip atau menggunakan oksigen untuk menguji kebocoran dan tekanan.

(3) Sistem tiket operasi hendaklah dilaksanakan, dan tujuan operasi, kaedah dan syarat hendaklah dijelaskan dan ditetapkan dengan lebih terperinci terlebih dahulu.

(4) Injap oksigen manual dengan diameter lebih besar daripada 70mm dibenarkan beroperasi apabila perbezaan tekanan antara bahagian depan dan belakang injap dikurangkan kepada dalam 0.3MPa.

Langkah berjaga-jaga untuk penyelenggaraan injap oksigen

(1) Saluran paip oksigen perlu diperiksa dan diselenggara dengan kerap, karat dibuang dan dicat, sekali setiap 3 hingga 5 tahun.

(2) Injap keselamatan dan tolok tekanan pada saluran paip perlu diperiksa secara teratur, sekali setahun.

(3) Sempurnakan peranti pendisar.

(4) Sebelum kerja panas, penggantian dan pembersihan hendaklah dijalankan. Apabila kandungan oksigen dalam gas ditiup adalah 18% hingga 23%, ia berkelayakan.

(5) Pemilihan injap, flanges, gasket, paip, dan kelengkapan hendaklah mematuhi peraturan yang relevan "Oksigen dan Peraturan Teknikal Keselamatan Gas Berkaitan" (GB16912-1997).

(6) Mewujudkan fail teknikal, operasi kereta api, baik pulih dan kakitangan penyelenggaraan.

Langkah-langkah keselamatan lain untuk injap oksigen

(1) Meningkatkan kepentingan pembinaan, penyelenggaraan dan kakitangan operasi kepada keselamatan.

(2) Meningkatkan kewaselasan pengurus.

(3) Meningkatkan tahap sains dan teknologi.

(4) Terus memperbaiki program penyampaian oksigen.

Reka bentuk Standard +

· Reka bentuk: API 609·

· Bersemuka: API609、ISO5752-20、ISO5752-13、DIN F4、EN558

· Flange akhir: ASME B16.5、ASME B16.47、EN1092-1、GOST 12815 、Gost 33259 、MSS SP44

· Butt-kimpalan akhir: ASME B16.25

· Ujian: API598

· Bomba selamat: API607、API6FA

Spesifikasi Teknikal+

· Saiz: 2"~48"

· Kelas: 150Lb~900Lb atau PN6~PN160

· Suhu: 100°C~280°C~420°C~600°C

· Sambungan: Double flange、LUG、WAFER

· Operasi: Worm Gear、 Penggerak

· Permohonan: Industri besi dan keluli, metalurgi, petrokimia, industri kimia

Pilihan Bahan +

· Badan: Keluli tahan karat、F304、F316、F321、CF8C、Aluminum gangsa、Brass、ASTM A494 M-35-1,UNS N24130、M30C、N06625、Monel 400、Monel K500、INCONEL625, dll.

· Cakera: Keluli tahan karat、SS304、SS316、 SS321、CF8C、Aluminum gangsa、Brass、Monel 400、INCONEL625, dan lain-lain.

· Batang: Monel K500、INCONEL625、C63200、XM-19

Tempat duduk: PTFE、RPTFE、MONEL、SME B564 NO400、C63200、F304、F316、SS+STL、SS+nitriding

Cool tags: Injap rama-rama oksigen, China, pengeluar, kilang, disesuaikan, borong, harga, murah, dalam stok, untuk dijual, sampel percuma

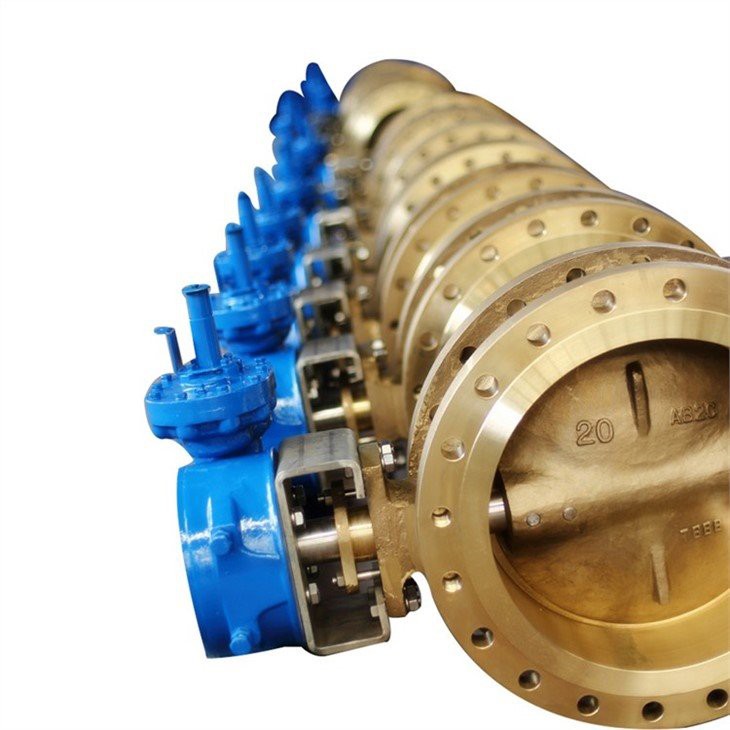

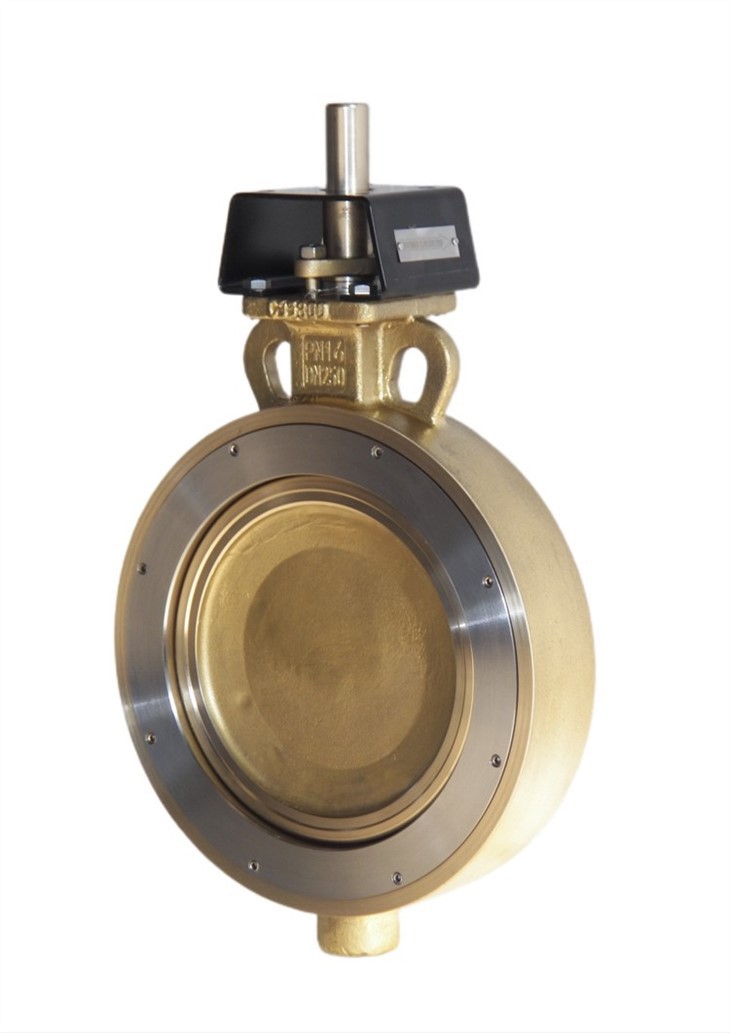

Injap Rama-Rama Oksigen
