Injap Rama-rama Berprestasi Tinggi

2.0 PENGENALAN

2.1 Injap rama-rama berprestasi tinggi SIRI 5000 menggabungkan kelebihan injap bola jenis trunnion-dengan pengendalian yang mudah, ringan dan kos rendah injap rama-rama. Satu reka bentuk asas sesuai untuk pelbagai perkhidmatan, termasuk oksigen, klorin, sourgas, vakum dan aplikasi wap.

2.2 CIRI-CIRI TERMASUK:

2.2.1 Pemadaman ketat gelembung disediakan sepanjang pelbagai keadaan operasi.

2.2.2 Sesuai untuk kedua-dua perkhidmatan modulasi dan hidup/mati, injap rama-rama SIRI 5000 mudah diautomatikkan dengan pilihan pengendali manual, penggerak elektrik dan pneumatik, penentu kedudukan dan kawalan anda.

2.2.3 Perhentian perjalanan luar untuk mengelakkan perjalanan cakera yang berlebihan semasa membuka dan menutup.

2.2.4 Muka pengedap gasket tanpa gangguan.

2.2.5 Badan leher yang dipanjangkan untuk menyediakan kelegaan penebat paip 60mm.

2.2.6 Reka bentuk badan bahagian bawah buta sehingga DN 300.

2.2.7 Pengedap galas untuk melindungi galas daripada kemasukan zarah.

2.3Maklumat tambahan tentang injap rama-rama TIPBV SERIES 5000-termasuk data aplikasi, spesifikasi kejuruteraan dan pemilihan penggerak tersedia daripada pengedar atau wakil jualan TIPBV anda.

>SAIZ:Saiz injap cth DN 150

>KELAS:Penarafan tekanan bebibir mengawan

>BADAN:Gred bahan penahan badan/tempat duduk cth WCB, CF8M dsb.

>CAKERA:Gred bahan cakera cth CF8M

>STEM:Gred bahan batang cth 17-4PH

>KEDUDUKAN:Bahan tempat duduk cth R-PTFE

>REKA BENTUK:Piawaian reka bentuk rujukan injap

>ARA:Nombor teg injap atau instrumen disediakan oleh pelanggan

>PENILAIAN:Julat suhu injap yang berkenaan

4.0 PEMASANGAN

4.1The SERIES 5000 valve is designed to be mounted between EN, DIN and JIS flanges. When the valve is open, the disc will extend into the pipe on both sides of the valve 一 further on the body side than the seat retainer side of the valve. Piping must be large enough to allow the disc to clear the pipe. Table 1 shows the minimum pipe ID allowable.

Jadual 1:DIAMETER DALAM MINIMUM PAIP DENGAN PEMBERSIHAN YANG DISYORKAN

InjapID Paip Minimum (mm)

Saiz PN10 PN16 PN25 PN40

AWAS

Jika pemegang atau penggerak telah dialihkan jangan putar cakera melepasi kedudukan terbuka atau tertutup penuh -ini boleh menyebabkan kerosakan pada permukaan pengedap.

CATATAN:SIRI 5000 injap adalah

equipped with external travel stops to prevent disc over-travel. The valve is opened by turning counter clockwise, closed by turning clockwise. The double "D" flats or keyway at the top of the stem is parallel to the disc edge.

5.0 PENYELEN&ARAAN

5.1Langkah berjaga-jaga yang munasabah harus diambil sebelum memulakan kerja pada injap. Pakaian pelindung, seperti yang dikehendaki oleh cecair garisan tertentu, hendaklah dipakai.

5.2Reka bentuk sipi SIRI 5000 mungkin membenarkan tekanan talian membuka injap jika pemegang/penggerak tidak berada di tempat semasa injap berada di bawah tekanan.

AMARAN

Jangan tekan talian tanpa operator dipasang pada injap.

5.3Injap TIPBV SIRI 5000 mestilah dalam kedudukan tertutup untuk dikeluarkan dari talian.

5.4Perhentian perjalanan luar bukan untuk kedudukan cakera. Perhentian perjalanan menghalang lebih-perjalanan cakera dalam pembukaan dan penutupan. Jika pergerakan cakera dihadkan oleh hentian perjalanan, cakera telah terlebih perjalanan.

AWAS

Semasa mengendalikan injap, berhati-hati harus diambil untuk tidak menggaru tepi cakera atau tempat duduk.

5.5Mulakan semua kerja pada injap yang telah dikeluarkan dari talian dengan membersihkan injap, mengeluarkan sebarang pasir atau skala.

Sebelum menanggalkan pemegang atau penggerak daripada injap, atau sebelum menanggalkan penahan tempat duduk daripada injap dalam perkhidmatan hujung mati, tutup injap dan kurangkan tekanan talian.

Jangan tekan talian tanpa operator dipasang pada injap.

5.6Tempat duduk gantian, pengedap dan bahagian lain boleh didapati daripada pengedar yang sah. Hubungi pengedar atau wakil jualan anda untuk butiran harga dan penghantaran.

5.7Apabila menggunakan paip yang IDnya lebih kecil daripada diameter dalam paip minimum yang disyorkan dengan kelegaan yang mencukupi, chamfer 45 darjah perlu disediakan pada hujung paip supaya ia membersihkan cakera.

6.0 PEN&ANTIAN TEMPAT DUDUK

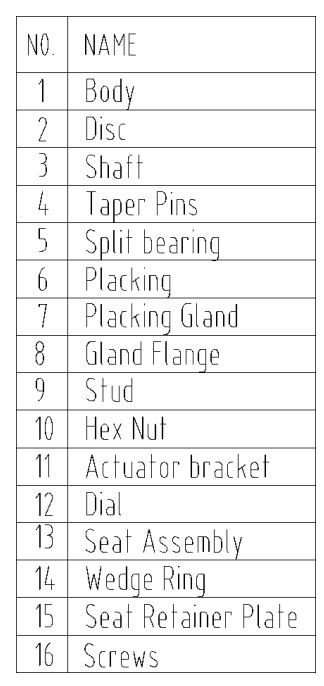

6.1 Rujuk Rajah 1 untuk pengenalan bahagian.

6.2 Dengan DISC (2) dalam kedudukan tertutup, keluarkan injap dari talian.

6.3 Letakkan injap ke bawah dengan DISC (2) dalam kedudukan tertutup dan bahagian penahan tempat duduk menghadap ke atas.

6.4 Tanggalkan SKRU PLAT PENAHAN (16).

6.5 Carefully clean the seat area in the BODY ⑴ and SEAT RETAINER (15).

Keluarkan bahan asing, kotoran, dsb. Periksa kawasan tempat duduk cakera untuk kesan atau calar.

6.6 With the DISC ⑵ is in the CLOSED position, place the new SEAT (13) on DISC (2), carefully centering it in the recess in the BODY (1).

6.7 Berhati-hati letakkan PENAHAN KEDUDUKAN (16) pada kedudukan di atas KEDUDUKAN (13).

Minyakkan sedikit benang dan pasang SKRU PLAT PENAHAN (16).

7.0 PELARASAN MEDAN

Stem Seal Leakage 一 Should leakage occur at the stem seals, it may be stopped by retightening the GLAND NUTS (10) to the values.

NOTA: Jika kebocoran tidak dapat dihentikan dengan tindakan ini, pengedap batang memerlukan penggantian.

8.0 ANGKA

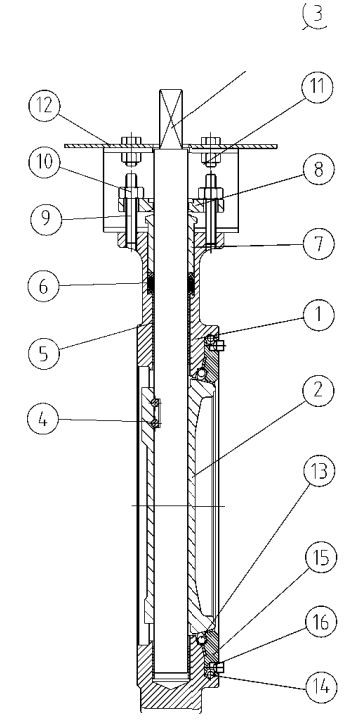

Rajah 1: DN 65-DN 300
