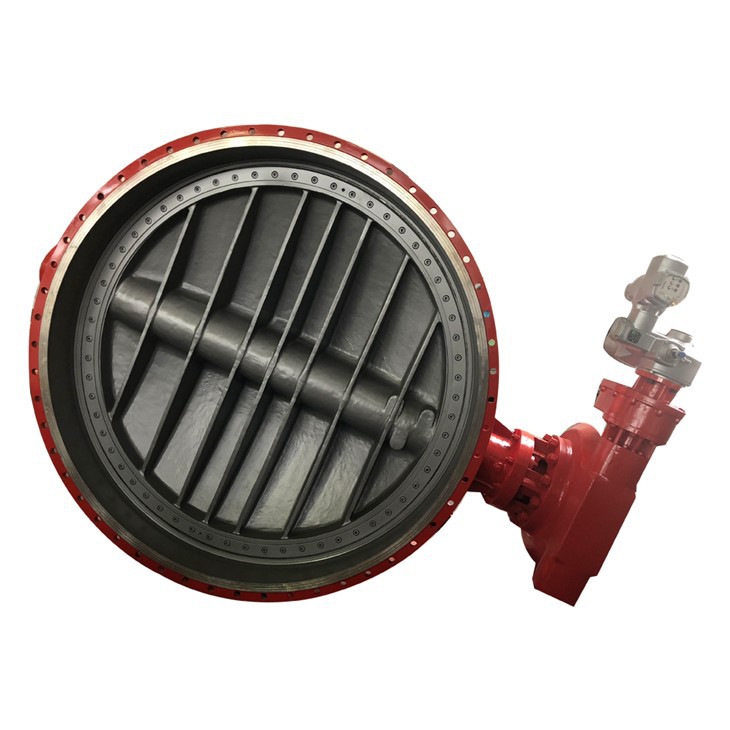

Injap Rama-rama Pengedap Berlapis Tiga Offset

Triple Offset Laminated Seal Butterfly Valve ialah injap berprestasi tinggi, yang digunakan terutamanya untuk mengawal suhu tinggi, tekanan tinggi atau media menghakis yang kuat. Oleh kerana reka bentuk strukturnya yang unik, injap rama-rama berbilang peringkat eksentrik triple mempunyai prestasi pengedap, kawalan aliran dan peraturan yang sangat baik, jadi ia digunakan secara meluas dalam petroleum, industri kimia, kuasa elektrik dan bidang lain.

Ciri utama Injap Rama-rama Seal Berlapis Tiga Offset ialah penggunaan reka bentuk struktur sipi, dengan menukar tahap kesipian, untuk mencapai kawalan aliran. Pada masa yang sama, struktur pengedap berbilang peringkat diguna pakai di antara plat rama-rama dan cincin pengedap, untuk memastikan kebolehpercayaan dan ketat injap. Di samping itu, bahan injap diperbuat daripada bahan tahan kakisan berkekuatan tinggi, yang boleh menahan hakisan suhu tinggi, tekanan tinggi dan media menghakis, dan mempunyai ketahanan yang baik.

Apabila injap berada dalam keadaan tertutup, sudut sipi plat rama-rama injap rama-rama pelbagai peringkat sipi triple menjadikannya menyimpang dari tengah gelendong injap, yang mengurangkan daya operasi dan geseran, yang kondusif untuk pembukaan. dan operasi penutupan injap, dan meningkatkan prestasi pengedap. Apabila injap terbuka, kawasan sentuhan antara plat rama-rama dan tempat duduk dikurangkan, yang mengurangkan rintangan aliran dan penggunaan tenaga cecair.

Terdapat tiga jenis struktur berbeza Triple Offset Laminated Seal Butterfly Valve: sipi tunggal, sipi dua dan sipi tiga. Antaranya, injap rama-rama sipi tiga kali ganda ialah struktur injap terbaharu, dan kesipian gelang luar plat rama-ramanya, kesipian serong cincin dalam dan sisihan paksi tengah adalah semua manifestasi kesipiannya. Berbanding dengan injap rama-rama eksentrik berganda dan injap rama-rama eksentrik tunggal, injap rama-rama eksentrik tiga kali ganda menawarkan prestasi unggul dari segi kawalan bendalir dan kekejangan.

Ringkasnya, Injap Rama-rama Seal Berlapis Tiga Offset ialah injap berprestasi tinggi dengan fungsi komprehensif dan prestasi cemerlang, reka bentuk eksentrik khasnya dan struktur pengedap berbilang peringkat memberikan jaminan yang boleh dipercayai untuk kawalan dan peraturan aliran pelbagai media, dan sesuai. untuk gas, cecair dan medium wap dalam cecair panduan, yang merupakan peranti utama yang sangat diperlukan dalam pengeluaran perindustrian moden.

1. Reka bentuk yang munasabah dan struktur padat: Injap Rama-rama Seal Berlapis Tiga Offset mengguna pakai reka bentuk struktur aci sipi, yang menjadikan badan injap dan cakera injap berfungsi rapat, dengan struktur ringkas, reka bentuk yang munasabah dan kesan pengedap yang baik.

2. Operasi fleksibel dan kawalan tepat: Injap Rama-rama Mohor Berlapis Tiga Offset boleh dikawal dengan kaedah roda tangan, elektrik, pneumatik dan lain-lain, dengan ketepatan kawalan yang tinggi dan operasi yang fleksibel, yang mudah untuk kawalan automatik.

3. Prestasi pendikitan yang sangat baik dan kadar kebocoran yang rendah: Injap Rama-rama Mohor Berlapis Tiga Offset mengguna pakai struktur berbilang peringkat, yang boleh mencapai prestasi pendikitan yang lebih baik, dan boleh menyesuaikan diri dengan tekanan tinggi, suhu tinggi, aliran besar dan keadaan kerja lain, manakala ia kadar kebocoran adalah rendah, yang mudah diselenggara dan diselenggara.

◆ Reka Bentuk: API 609

◆ Bersemuka: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

◆ Hujung bebibir: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

◆ Hujung kimpalan punggung: ASME B16.25

◆ Ujian: API598

◆ Peti keselamatan kebakaran: API607 / API6FA

◆ Saiz: 2"~104"(DN50~DN2600)

◆ Kelas: 150LB ~ 600LB / PN6 ~ PN100

◆ Sambungan: Bebibir berkembar / Kimpalan punggung / Lug / Wafer

◆ Operasi: Gear Worm / Penggerak pneumatik / Penggerak elektrik

◆ Suhu:-100~400 darjah

◆ Aplikasi: Pemanasan terus / Peleburan besi dan keluli / Air penyejuk yang beredar / Loji kuasa

◆ Badan&Cakera: Keluli karbon(WCB,LCB)

◆ Keluli tahan karat(CF8,CF8M,CF3,CF3M) /

◆ Keluli tahan karat dupleks(4A,5A,6A) /

◆ Aloi hastelloy(N-12MV,CW-12MW,CW-2M) /

◆ Aloi Inconel(CY-40,CW-6MC) /

◆ Aloi monel(M35-1) /

◆ Aloi gangsa aluminium(C95400,C95500,C95800,AB2C)

◆ Batang: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

◆ Pengedap Cakera: Pengedap berlamina (SS316+grafit, SS316+PTFE, SS316+RPTFE)

◆ Body Seal: SS316+grafit / SS316+PTFE / SS31083+Grafit / SS30180+PTFE / Inconel+Graphit / Inconel + PTFE

◆ Tempat Duduk Badan: A105+ SS316 / F304+ Nitriding / F316+STL / F53+STL / Inconel
