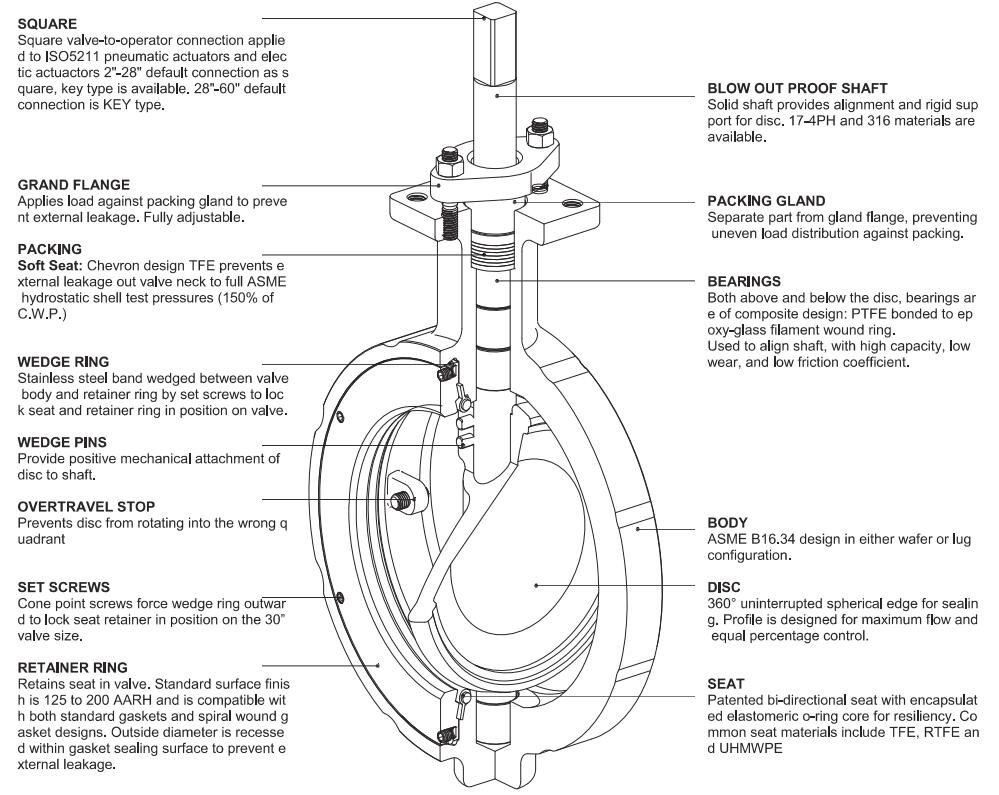

Struktur Injap

Sealin dwi-arah

Tempat duduk tidak dimampatkan sebagai pendekatan cakera.

Cakera dalam kedudukan dekat, tanpa tekanan garis. Cakera dalam kedudukan dekat, tekanan garis digunakan dari hulu.

Cakera dalam kedudukan dekat, tekanan garis digunakan dari

Hiliran.

Reka Bentuk Ofset/Eccentric Berganda

Reka bentuk ofset berganda Tipvalve High Performance Buttefly Vai ves memastikan pengurangan haus tempat duduk dan dua arah, kebocoran sifar mematikan thro ughout julat tekanan penuh.

Pada titik awal pembukaan cakera, cakera mengimbangi menghasilkan tion ac seperti cam, menarik cakera dari tempat duduk. Tindakan seperti cam ini mengurangkan haus tempat duduk dan menghilangkan ubah bentuk tempat duduk apabila cakera berada di kedudukan terbuka. Whe n terbuka, cakera tidak menghubungi tempat duduk, oleh itu hayat perkhidmatan tempat duduk berakhir dan tork operasi dikurangkan. Apabila injap ditutup, tindakan cam-lik e menukar gerakan berputar cakera kepada gerakan jenis linear untuk secara eff ectively menolak cakera ke tempat duduk. Tindakan mengelap cakera terhadap t tempat duduknya menghalang pembentukan bahan yang tidak diingini dari buburan atau pepejal yang digantung

Struktur tempat duduk yang lembut

Injap tempat duduk lembut menyediakan penutupan ketat gelembung dua arah (kebocoran sifar) dengan menggunakan tempat duduk yang dipatenkan.

Reka bentuk tempat duduk yang unik ini mencipta meterai bertenaga sendiri dalam aplikasi tekanan vakum-ke-rendah.

Di bawah keadaan tekanan yang lebih tinggi, tempat duduk ini juga direka untuk p ermit, menghadkan, dan pergerakan langsung tempat duduk lembut terhadap tepi dis c, sehingga penuh AS ME Kelas 150, 300 dan 600 Tekanan Kerja Sejuk.

Tempat duduk lembut direka untuk perkhidmatan tinggi dengan memakai minimum d tork rendah. Penggantian tempat duduk adalah operasi mudah, tidak memerlukan alat khas.

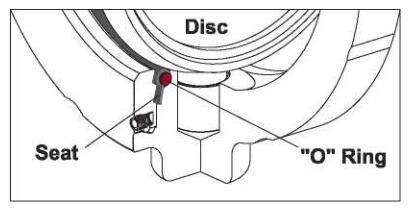

Cakera terbuka

Cakera dan tempat duduk tidak terlibat. Dalam kedudukan ini, shou Iders kerusi adalah fore ed terhadap rongga sho ulders oleh compressio n o-ring.

Tempat duduk tersembunyi di sisi rongga tempat duduk dan cts sebagai gasket di kawasan alur anc horing. Rongga tempat duduk dimeteraikan dari pendedahan dari cecair proce ss dan melindungi tempat duduk dari lelasan dan haus. O-cincin, yang benar-benar e ncapsulated oleh tempat duduk, juga diasingkan daripada pendedahan kepada cecair proses.

Apabila tekanan talian meningkat, cecair proses memasuki kawasan dinding sisi dan menggunakan beban terhadap sidew jarak selari semua dan dinding sisi konvergen tempat duduk. Tempat duduk dan rongga de tanda membenarkan tempat duduk untuk bergerak secara paksi ke sisi hilir semua, tetapi menghadkan m ovement dan mengarahkan t dia bergerak radially ke arah dis c; semakin tinggi garisan p tekanan, lebih ketat th e meterai antara dis c dan tempat duduk. Kerana t dia o-ring adalah elastik, ia dapat melentur dan defo rm di bawah beban dan kembali ke bentuk asal selepas penyingkiran beban; ia adalah getah yang berubah bentuk, bukan bahan termoplastik. Se al dinamik ini, yang dipatenkan oleh Tipvalve, benar-benar unik di kalangan injap rama-rama nee nee berprestasi tinggi.

Cakera ditutup,Meterai yang bertenaga sendiri

Cakera Tipvalve dan se di terlibat, dan cecair pro cess berada di bawah pres pasti rendah. Tepi cakera, dengan diameter yang lebih besar daripada lidah tempat duduknya, mengarahkan ement bergerak tempat duduk radially o utward, menyebabkan tempat duduk untuk memampatkan terhadap dinding sisi conv ergent dari cavit y. Cincin o-elastomerik memberikan pra-muat mekanikal antara cakera dan tongu tempat duduk e kerana ia dimampatkan dan diratakan oleh cakera; ini adalah mod sei f-energized untuk pengedap pada vakum-ke-60 psi.

Apabila tempat duduk bergerak secara radially ke luar, bahu tempat duduk mo ve jauh dari bahu rongga dan membuka rongga ke media proses.

Cakera ditutup,Meterai bertenaga tekanan

(Tempat duduk di hulu)

Cakera ditutup, Meterai bertenaga tekanan

(Seat hilir)

Injap tempat duduk lembut adalah dua arah (dalam beberapa keadaan, rekaan modi mungkin diperlukan t o mengendalikan ini mengaturmen tuntuk perkhidmatan buntu).

Rongga dan dinding sisi tempat duduk adalah simetri de ditandatangani untuk membenarkan, menghadkan, dan pergerakan langsung tempat duduk th e ke cakera untuk dinam meterai secara dinamik dengan tekanan garis e ke arah terbalik. Kelebihan cakera adalah segm ent sfera, dan se di bersudut ke arah tepi di sc untuk mengelak dengan tekanan saluran paip dalam kedua-dua arah.

Arah pemasangan yang disyorkan adalah upstrem tempat duduk

Julat Pengeluaran Standard
	Kelas ANSI 150	Kelas ANSI 300	Kelas ANSI 600
Penarafan-Psi	285	740	1440
Penarafan-Bar	20	50	100
Saiz-Inci	2-60	2-48	44616
Saiz-mm	DN50-DN1500	DN50-DN1200	DN50-DN600
Ujian UJIAN	API 598
Spesifikasi Bersemuka	ANSI B16.10/ API 609 / MSS-SP-68 / ISO 5752
Spesifikasi Flange Akhir	ASME B16.5: Kelas 150, 300, 600 DIN ISO PN10, PN16, PN25, PN40
Sambungan	Wafer, Lugged, Double Flanged
Actuaror-Manual	Lever Handle, Pengendali Gear Cacing
Penggerak-Automatik	Motor Elektrik, Bertindak Berganda Pneumatik, Pulangan Spring Pneumatik
