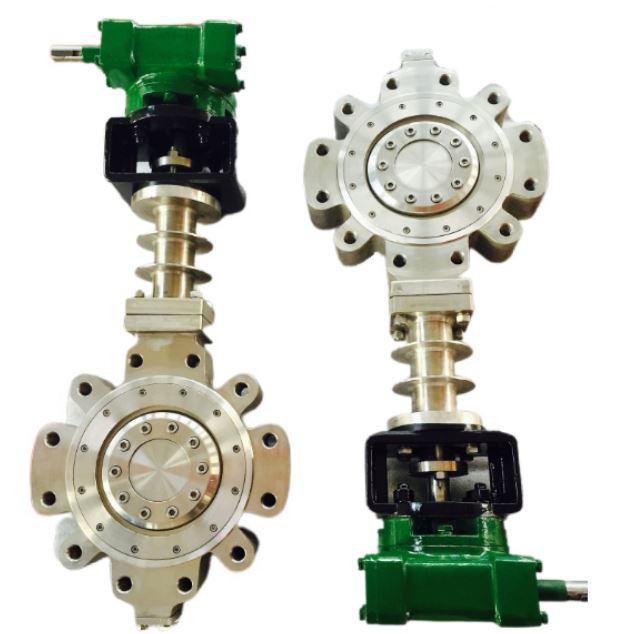

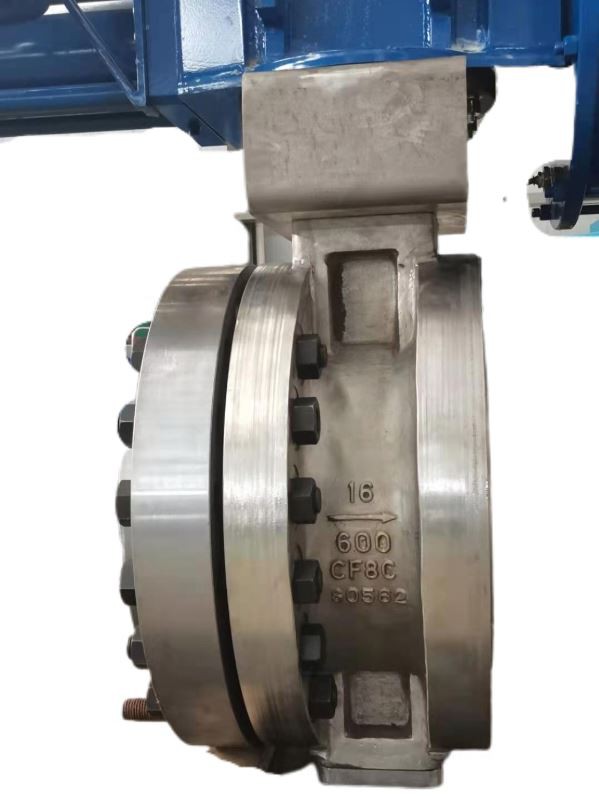

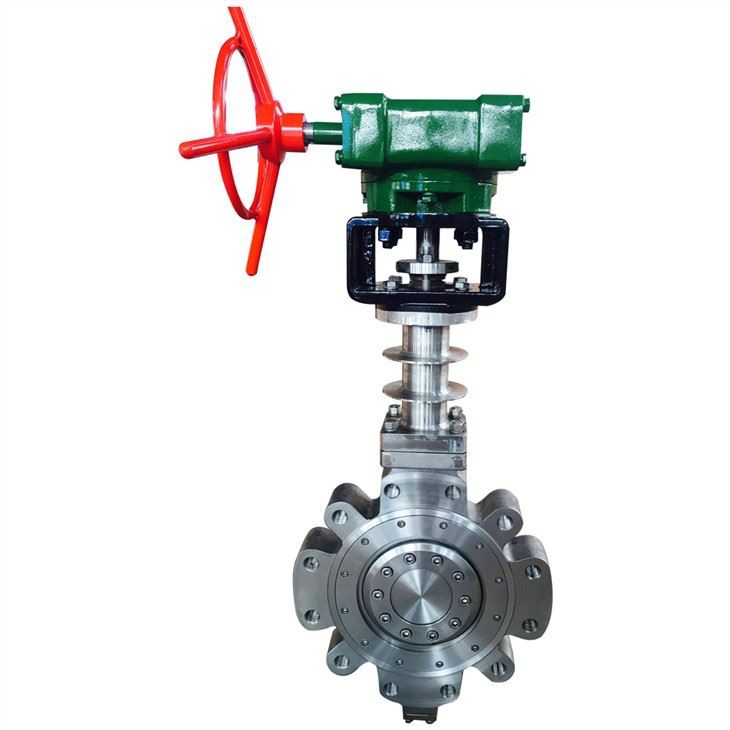

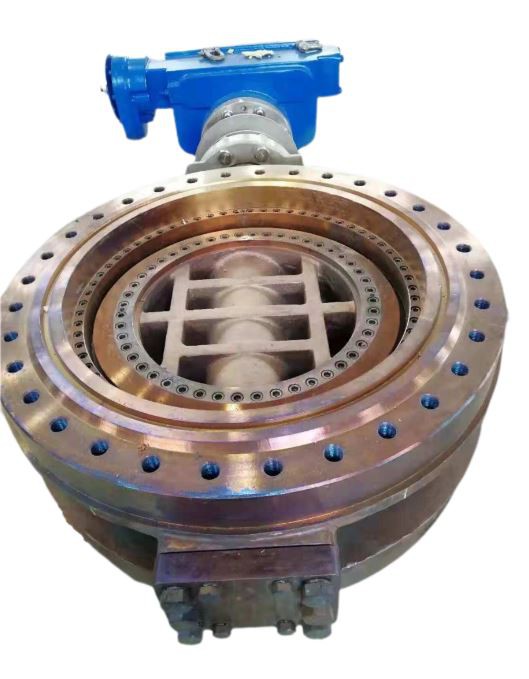

Taitubv menggunakan reka bentuk multi-eksentrik dan reka bentuk penyejukan injap, yang dapat dengan lebih baik mengawal pengembangan dan ubah bentuk pengecutan pada suhu tinggi dan rendah. Ia mempunyai kelebihan ketahanan suhu tinggi, operasi ringan, tanpa geseran semasa membuka dan menutup, meningkatkan prestasi pengedap injap rama-rama dan memanjangkan jangka hayat. Kelebihan seperti

1: cincin pengedap pekeliling positif dengan permukaan sfera, ariants dari suhu tinggi dan rendah. Dalam kes ini, quintuple offset adalah penyelesaian terbaik untuk reka bentuk struktur injap rama-rama untuk perkhidmatan suhu tinggi dan rendah.

2: Tingkatkan eksentrisitas paksi (diameter batang yang lebih besar), dan untuk mengurangkan eksentrisiti radialnya. Nilai data unggulnya penting untuk reka bentuk injap rama-rama tekanan tinggi.

3: Pengurangan eksentrisiti radial membawa tork pembukaan yang lebih rendah, mengurangkan lelasan semasa membuka dan menutup untuk rama-rama tekanan tinggi. Memastikan masa mengangkat servis lebih lama daripada injap rama-rama triple offset

4: Tekanan pada cincin pengedap lebih sekata, jangka hayat cincin pengedap lebih panjang, yang lebih sesuai untuk reka bentuk injap tekanan tinggi dan keadaan servis suhu berubah-ubah.

Julat produk offset tripe: Perbezaan tekanan penuh di bawah 300LB. Maks. temp. 425 ℃, Min. temp. -96 ℃. Tidak sesuai untuk injap bola bersaiz besar.

Julat produk ofset quintuple: Perbezaan tekanan penuh hingga 2500LB Maks. temp. 850 ℃, Min. temp. -196 ℃.

Ciri Reka Bentuk +

Untuk memenuhi keperluan suhu tinggi, injap rama-rama suhu tinggi mesti memenuhi syarat berikut:

1. Dalam proses reka bentuk, bahan badan injap juga dipilih dari bahan yang ditentukan dalam piawaian ASME B16134, dan suhu bahan yang berlaku lebih tinggi daripada suhu maksimum keadaan kerja injap.

2. Bahan batang: Bahan batang injap dipilih sebagai lnconel X-750. Batangnya dilanjutkan dengan reka bentuk pendakap dan unit pendingin ditambahkan untuk mengurangkan kesan pemindahan haba pada penggerak.

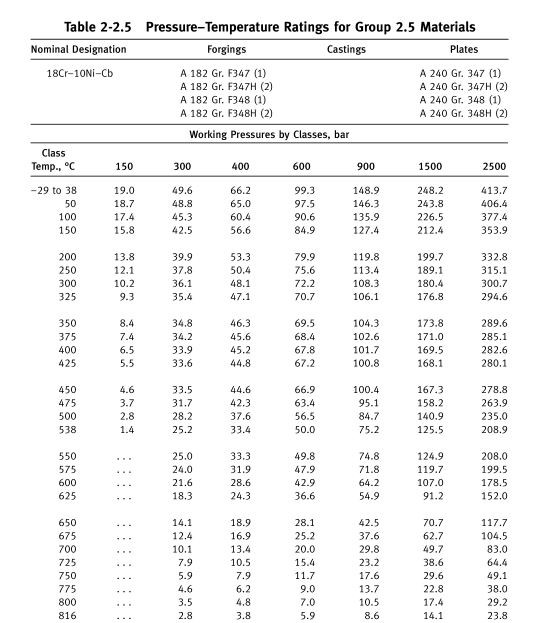

3. Memenuhi peringkat tekanan-suhu

4. Pembungkusan suhu tinggi menggunakan reka bentuk pelindung logam pembungkus bertetulang + untuk memenuhi kebocoran pembungkusan di bawah suhu tinggi dan tekanan tinggi.

5. Sekiranya suhu lebih tinggi daripada 900 ℃, penyejukan fizikal harus dipertimbangkan.

Standard Reka Bentuk +

· Reka bentuk: API 609

· Bersemuka: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Hujung bebibir: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Akhir kimpalan pantat: ASME B16.25

· Ujian: API598

· Peti keselamatan: API607 / API6FA

Spesifikasi Teknikal +

· Saiz: 2 "~ 104" (DN50 ~ DN2600)

· Kelas: 150LB ~ 2500LB / PN6 ~ PN420

· Sambungan: Double flange / Butt weld / Lug / Wafer
