Dalam sistem vakum, memastikan ketegangan injap bola adalah sangat penting. Sebagai pembekal injap bola, saya telah menyaksikan secara langsung peranan kritikal yang memainkan injap bola yang baik dalam operasi lancar pelbagai aplikasi vakum. Dalam blog ini, saya akan berkongsi beberapa strategi dan pertimbangan utama untuk memastikan ketegangan injap bola dalam sistem vakum.
Memahami asas -asas injap bola dalam sistem vakum
Sebelum menyelidiki kaedah memastikan ketat, penting untuk memahami bagaimana injap bola berfungsi dalam persekitaran vakum. Injap bola terdiri daripada cakera sfera (bola) dengan lubang di tengah. Apabila injap dibuka, lubang sejajar dengan saluran paip, membolehkan cecair atau gas mengalir. Apabila ditutup, bola berputar, menyekat laluan aliran.
Dalam sistem vakum, perbezaan tekanan antara bahagian dalam dan di luar injap boleh menjadi penting. Mana -mana kebocoran dalam injap bola boleh menyebabkan kehilangan vakum, yang boleh menjejaskan kecekapan dan prestasi keseluruhan sistem. Sebagai contoh, dalam pembuatan semikonduktor, di mana sistem vakum digunakan untuk mewujudkan persekitaran yang bersih dan terkawal, bahkan kebocoran kecil dalam injap bola dapat memperkenalkan bahan cemar dan mempengaruhi kualiti produk akhir.
Pemilihan bahan
Salah satu faktor utama yang mempengaruhi ketegangan injap bola dalam sistem vakum adalah pilihan bahan. Bahan -bahan yang digunakan untuk bola, tempat duduk, dan badan injap mesti dipilih dengan teliti untuk menahan keadaan vakum dan mencegah kebocoran.
- Bahan bola: Keluli tahan karat adalah pilihan yang popular untuk bola dalam vakum - injap bola yang diberi nilai. Ia menawarkan rintangan kakisan yang sangat baik dan kekuatan mekanikal. Untuk aplikasi vakum yang tinggi, gred khas keluli tahan karat dengan sifat luar yang rendah mungkin diperlukan. Outgassing adalah pembebasan gas dari bahan pepejal di bawah vakum, yang boleh mencemari sistem.
- Bahan tempat duduk: Tempat duduk injap bola berada dalam hubungan langsung dengan bola dan bertanggungjawab untuk membuat meterai. Bahan -bahan seperti PTFE (polytetrafluoroethylene) biasanya digunakan kerana geseran rendah, rintangan kimia, dan sifat pengedap yang baik. Walau bagaimanapun, PTFE mempunyai batasan dalam aplikasi suhu tinggi. Dalam kes sedemikian, bahan seperti grafit atau seramik mungkin lebih sesuai.
- Bahan badan: Badan injap harus dibuat dari bahan yang dapat menahan perbezaan tekanan dan keadaan alam sekitar sistem vakum. Besi besi, keluli karbon, dan keluli tahan karat adalah pilihan biasa. Keluli tahan karat sering disukai untuk rintangan kakisannya, terutamanya dalam sistem di mana cecair proses atau gas mungkin menghakis.
Pemasangan yang betul
Malah injap bola berkualiti tinggi boleh bocor jika ia tidak dipasang dengan betul. Berikut adalah beberapa petua pemasangan untuk memastikan ketat:
- Bersihkan saluran paip: Sebelum memasang injap bola, saluran paip mesti dibersihkan dengan teliti untuk mengeluarkan sebarang serpihan, kotoran, atau bahan cemar. Zarah -zarah ini boleh merosakkan kerusi injap dan mencegah meterai yang betul.
- Sejajar injap: Injap bola mesti diselaraskan dengan betul dengan saluran paip untuk memastikan bola berputar dengan lancar dan tempat duduk membuat sentuhan penuh dengan bola. Misalignment boleh menyebabkan tekanan yang tidak rata di tempat duduk, yang membawa kepada kebocoran.
- Gunakan gasket dan anjing laut yang betul: Gasket dan anjing laut adalah penting untuk mencegah kebocoran pada bebibir injap dan sambungan. Pastikan untuk menggunakan gasket yang diperbuat daripada bahan yang serasi dengan cecair proses dan keadaan vakum. Sebagai contoh, dalam aplikasi vakum tinggi, gasket logam mungkin diperlukan dan bukannya gasket getah, kerana getah boleh keluar.
- Ketatkan bolt dengan betul: Apabila memasang injap bola flanged, bolt mesti diperketatkan secara merata dan spesifikasi tork yang betul. Lebih - Pengetatan boleh merosakkan badan injap atau gasket, sementara di bawah - pengetatan boleh mengakibatkan kebocoran.
Penyelenggaraan tetap
Penyelenggaraan yang kerap adalah penting untuk mengekalkan injap bola dalam keadaan kerja yang baik dan memastikan ketegangannya dari masa ke masa.
- Pemeriksaan: Secara berkala memeriksa injap bola untuk tanda -tanda haus, kakisan, atau kerosakan. Semak tempat duduk untuk calar atau ubah bentuk, kerana ini boleh menjejaskan prestasi pengedap. Periksa badan injap untuk retak atau kebocoran pada sambungan.
- Pelinciran: Sesetengah injap bola memerlukan pelinciran untuk memastikan operasi yang lancar dan mengekalkan meterai yang baik. Gunakan pelincir yang serasi dengan bahan injap dan persekitaran vakum. Elakkan menggunakan pelincir yang boleh keluar atau bertindak balas dengan cecair proses.
- Penggantian bahagian yang dipakai: Jika mana -mana bahagian injap bola dipakai atau rosak, mereka harus diganti dengan segera. Ini termasuk bola, tempat duduk, gasket, dan anjing laut. Menggunakan bahagian pengganti tulen dari pengilang injap disyorkan untuk memastikan keserasian dan prestasi.
Ujian dan pensijilan
Untuk mengesahkan ketegangan injap bola dalam sistem vakum, adalah perlu untuk menjalankan ujian yang sesuai.
- Ujian tekanan: Ujian tekanan boleh digunakan untuk memeriksa kebocoran dalam injap. Injap tertakluk kepada tekanan yang ditentukan, dan apa -apa penurunan tekanan dalam tempoh tertentu menunjukkan kebocoran. Untuk sistem vakum, kedua -dua ujian tekanan positif dan ujian vakum mungkin diperlukan.
- Pengesanan kebocoran spektrometer jisim helium: Ini adalah kaedah yang sangat sensitif untuk mengesan kebocoran kecil dalam injap bola. Helium digunakan sebagai gas pengesan, dan spektrometer massa digunakan untuk mengesan kehadiran helium di luar injap. Kaedah ini dapat mengesan kebocoran sekecil 10^ - 9 mbar · l/s, menjadikannya sesuai untuk aplikasi vakum yang tinggi.
Apabila memilih injap bola untuk sistem vakum, adalah dinasihatkan untuk memilih injap yang telah diuji dan disahkan untuk memenuhi piawaian industri yang berkaitan. Sebagai contoh, injap boleh disahkan kepada ISO 16090 untuk aplikasi vakum.
Reka bentuk injap bola lanjutan
Terdapat beberapa reka bentuk injap bola lanjutan yang dapat meningkatkan ketegangan dalam sistem vakum.

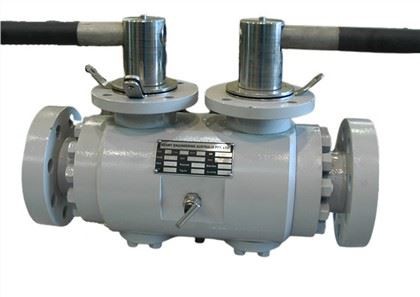

- Injap bola DBB: Double - Block - dan - Bleed (DBB) Injap bola memberikan tahap keselamatan dan ketegangan tambahan. Mereka mempunyai dua kerusi yang boleh dimeteraikan secara bebas, membolehkan pengasingan cecair proses dan pendarahan rongga di antara tempat duduk. Reka bentuk ini amat berguna dalam aplikasi di mana kebocoran tidak boleh diterima.
- Injap bola yang dikimpal sepenuhnya: Injap bola yang dikimpal sepenuhnya tidak mempunyai laluan kebocoran luaran, kerana badan injap dikimpal bersama. Reka bentuk ini menghapuskan keperluan gasket dan bebibir pada sendi badan, mengurangkan risiko kebocoran. Injap bola yang dikimpal sepenuhnya biasanya digunakan dalam aplikasi tinggi dan tinggi - aplikasi vakum.
Kesimpulan
Memastikan ketegangan injap bola dalam sistem vakum adalah proses pelbagai jenis yang melibatkan pemilihan bahan, pemasangan yang betul, penyelenggaraan tetap, dan ujian yang sesuai. Sebagai pembekal injap bola, saya memahami pentingnya menyediakan injap berkualiti tinggi yang memenuhi keperluan khusus aplikasi vakum.
Jika anda berada di pasaran untuk injap bola untuk sistem vakum anda, saya menggalakkan anda untuk menghubungi kami. Kami mempunyai pelbagai injap bola, termasukInjap bola DBBdanInjap bola yang dikimpal sepenuhnya, yang direka untuk memberikan ketegangan dan prestasi yang sangat baik. Pasukan pakar kami dapat membantu anda memilih injap yang tepat untuk aplikasi anda dan memberikan sokongan sepanjang proses pemasangan dan penyelenggaraan. Hubungi kami hari ini untuk memulakan perbincangan mengenai keperluan injap bola anda.
Rujukan
- ASME B16.34 - Injap - berakhir, berulir, dan kimpalan
- ISO 16090 - Teknologi Vakum - Perbendaharaan Kata
- API 6D - Spesifikasi untuk injap saluran paip
